Технология пиролиза



Переработка отходов осуществляется с целью их утилизации и получения ценных продуктов - жидкого топлива, горючего газа, углеродистого остатка (полукокса), металла (для РТИ с металлокордом). Пиролиз - термическое разложение органических соединений (РТИ, пластиковых, медицинских отходов, отходов нефтепереработки, нефтешламов, мягких кровельных материалов и пр.) без доступа воздуха.


Описание процесса пиролиза



Сырье загружается в сосуд из жаростойкого материала (реторту). Реторта помещается в установку. Сырье нагревается посредством теплопередачи через стенки реторты и подвергается термическому разложению (пиролизу) с образованием парогазовой смеси и углеродистого остатка - полукокса. Парогазовая смесь выводится из реторты по трубопроводу, охлаждается, пары конденсируются и полученная жидкость отделяется от неконденсирующихся газов. Жидкость накапливается в сборнике жидкого продукта, газ частично или полностью используется для поддержания процесса (сжигается в печи). По окончании процесса пиролиза реторту с полукоксом извлекают и устанавливают в следующую реторту с загруженным сырьем.

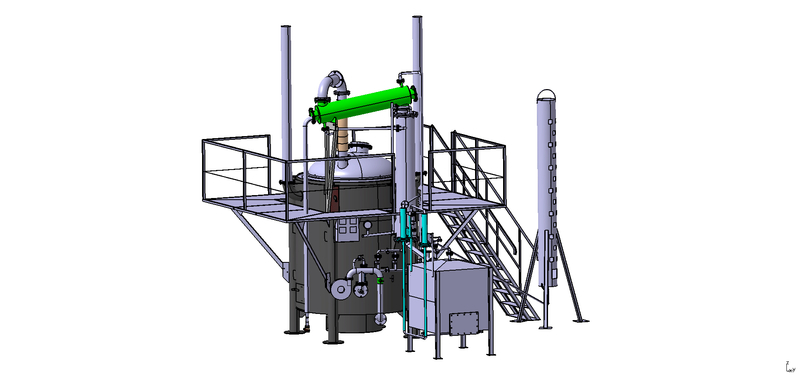

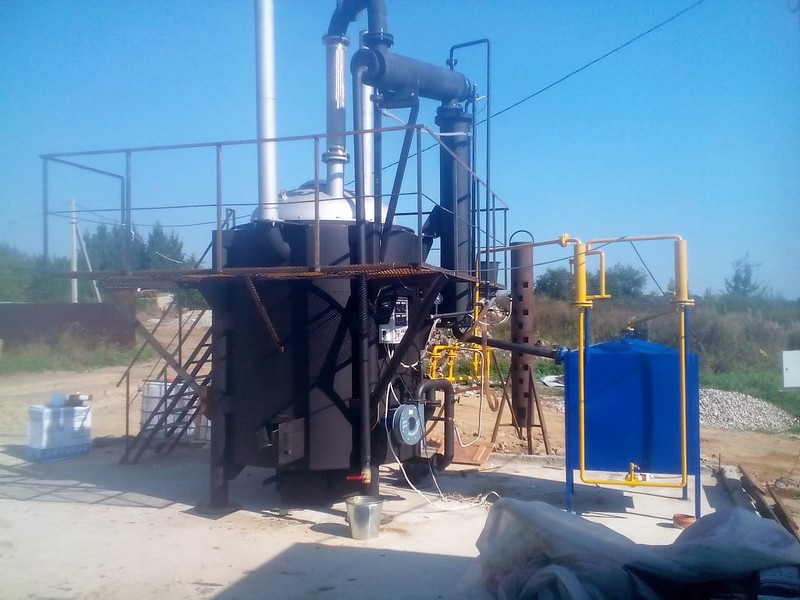

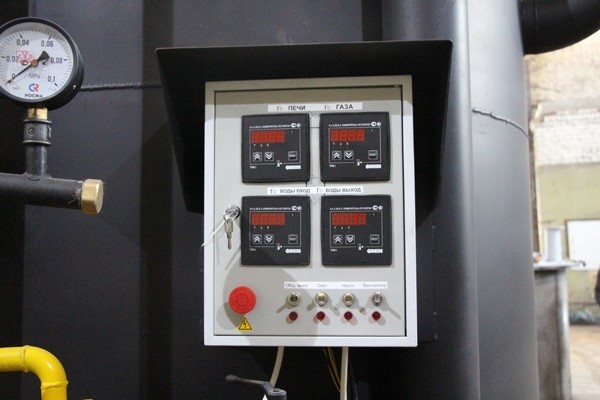

Пиролизная установка Т ПУ-1

Состав установки:

  •     ретортная печь,
  •     реторты,
  •     конденсатор-холодильник,
  •     сборник-сепаратор жидких продуктов,
  •     газожидкостные сепараторы.

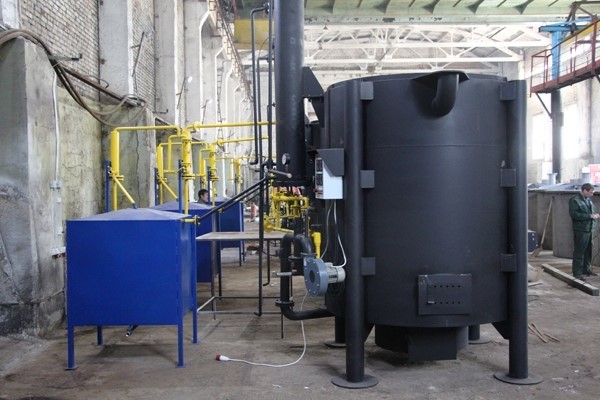

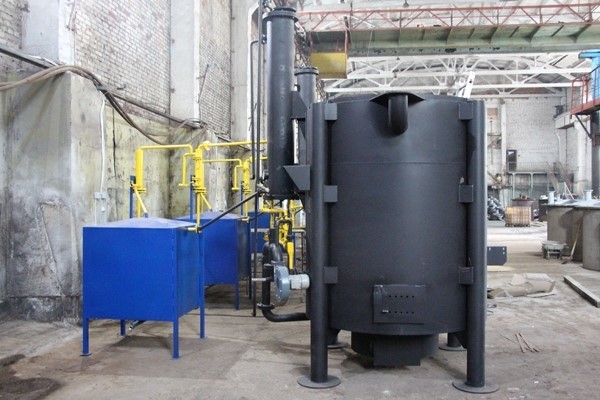

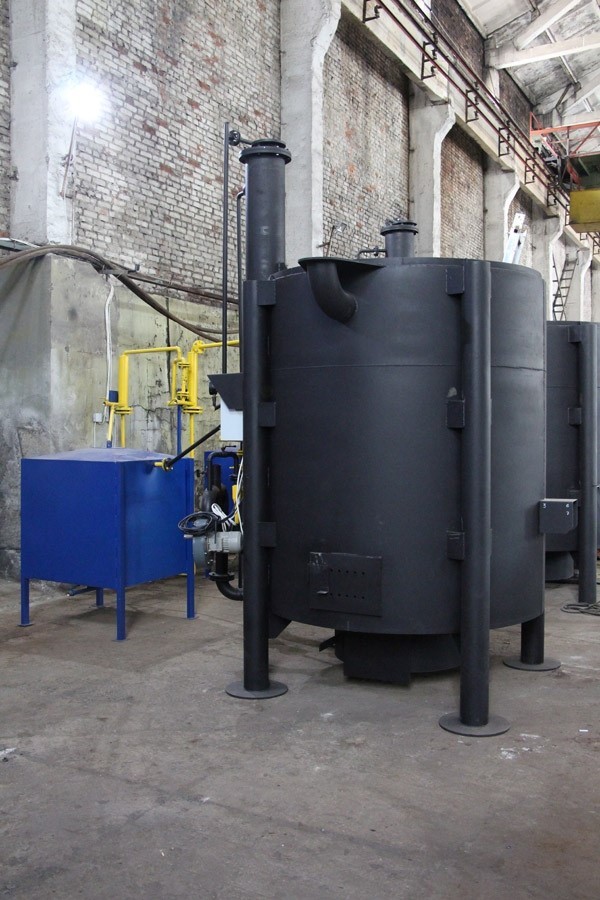

Ретортная печь - вертикальная, шахта печи футерована огнеупорным кирпичом и высокотемпературной теплоизоляцией на основе керамического волокна. В нижней части шахты печи установлены колосники для сжигания твердого топлива и горелочное устройство для сжигания горючих газов. Интенсификация горения и перемешивания топочных газов достигается воздушным наддувом. В шахту печи через открытый верх шахты помещается реторта с сырьем.

Реторта - цилиндрический сосуд из жаростойкой стали, с крышкой. Специальный затвор по периметру сопрягаемых поверхностей реторты и печи обеспечивает герметизацию внутреннего пространства печи.

Конденсатор-холодильник предназначен для охлаждения и конденсации паров жидких продуктов пиролиза. Парогазовая смесь поступает из реторты в конденсатор-холодильник по трубопроводу через быстроразъемное соединение и сильфонный компенсатор деформаций. Конденсат и неконденсирующиеся газы отводятся по трубопроводу в сборник-сепаратор.

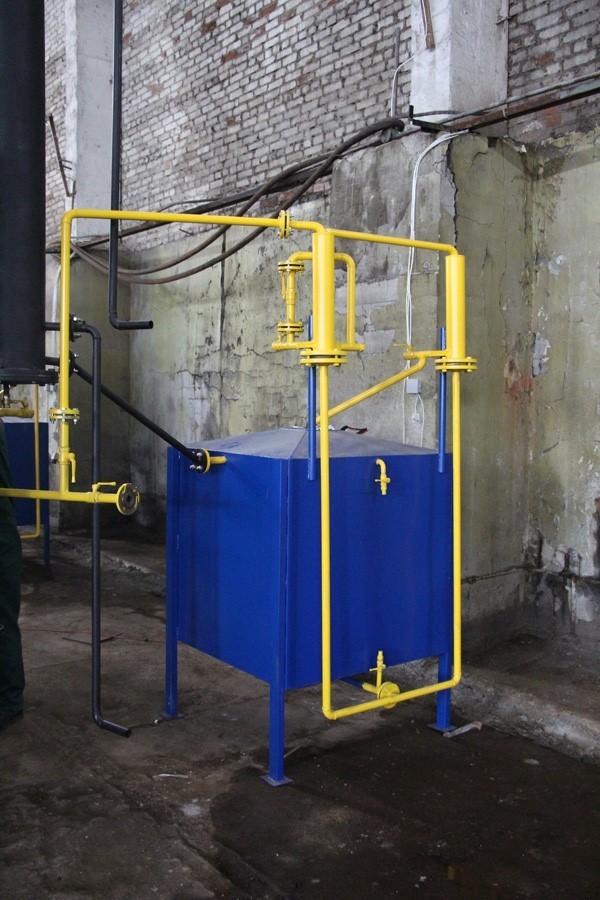

Сборник-сепаратор - цилиндрическая емкость, предназначенная для сбора жидких продуктов пиролиза и частичного улавливания брызг жидких продуктов из газового потока. Окончательная очистка газа от капель жидкости осуществляется в газожидкостном сепараторе. Горючий газ поступает в горелочное устройство печи и/или другим потребителям.







Этапы работы установки:

  • Реторта загружается сырьем в горизонтальном или вертикальном положении. После загрузки реторта закрывается крышкой.
  • Загруженная реторта устанавливается в печь и при помощи быстроразъемного соединения подключается к трубопроводу холодильника-конденсатора. Его может устанавливаться как в горячую печь так и в холодную (при запуске).
  • Для розжига используется твердое топливо (дрова, уголь, полукокс) загружается на колосники через специальную дверь и поджигается.

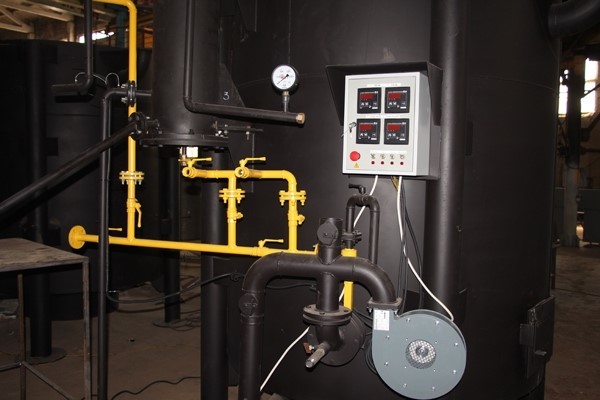

  • Интенсификация горения обеспечивается наддувом воздуха под колосники, интенсификация перемешивания газов и регулирование температуры в печи обеспечивается наддувом воздуха через воздушное сопло горелочного устройства. Газ пиролиза поступает в горелочное устройство и воспламеняется.
  • По мере увеличения потока газа наддув воздуха под колосники (для горения твердого топлива) уменьшают.
  • Окончание процесса пиролиза определяется по уменьшению потока газа. Для получения высококачественного полукокса процесс ведут до прекращения выделения газа ("прокалка").
  • По окончании процесса примерно на 30 мин прекращают наддув и подачу газа с целью несколько снизить температуру реторты и футеровки печи перед извлечением реторты.
  • После снижения температуры реторта отключается (быстроразъемным соединением) от трубопровода холодильника-конденсатора и извлекается из печи, в печь устанавливается загруженная реторта. Извлеченная горячая реторта остывает на воздухе.
  • После остывания открывается крышка реторты и производится выгрузка полукокса опрокидыванием.

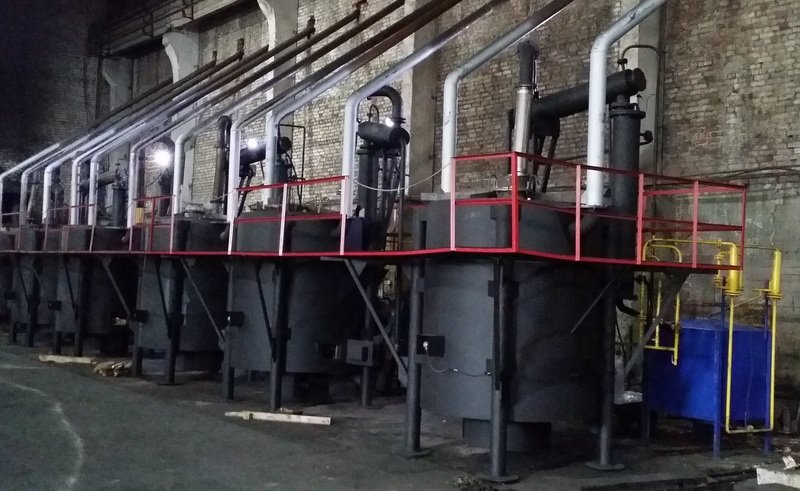

Целесообразно использовать пиролизные установки по парно. В этом случае появляется возможность использовать газ, выделяемый в процессе пиролиза из одной печи для работы другой (работа в противофазе). Указанная возможность позволяет пиролизные установки использовать круглосуточно и круглогодично без использования другого источника топлива.







Цены



Установка пиролиза Т-ПУ1 (комплект 2 реторты)



Стоимость одной установки составляет 2 865 000 руб., в том числе НДС:







Печь ТПУ

1 090 000 руб.

Реторты (2 ед. по 565 тыс. руб. каждая)***

1 130 000 руб.

Шамотный кирпич, глина, изоляция

170 000 руб.

Технологическая площадка

70 000 руб.

Система охлаждения

140 000 руб.

Накопительная емкость с сепаратором

100 000 руб.

Система наддува/воздуховод (горелка)

105 000 руб.

Система выпуска

60 000 руб.

Всего

2 865 000 руб., вкл. НДС







***Рекомендуется 3 единицы (зависит от вида перерабатываемых отходов).



Все цены указаны на 01.01.2017 г.



Экономически целесообразней использовать указанные установки в паре, так как это обеспечивает непрерывный цикл по принципу маятника.



Срок изготовления одной пиролизной установки 45-50 рабочих дней.



По желанию заказчика — дополнительное оборудование (применимо для технологической линии до 4-6 установок) и услуги:



• Опрокидыватель реторты — 570 000 руб.;
• Система дополнительного охлаждения:
— емкость для воды — 16 000 руб.,
— насос — 59 000 руб.,
— градирня — от 190 000 руб.;



>Комплексная технологическая обвязка, стоимость комплексной технологической обвязки (с учетом материала) двух пиролизных установок зависит от уровня подготовленности площадки по обезвреживанию и примерно составит 10-15% от стоимости одной пары установок (в указанную стоимость не входят командировочные расходы).



>Доставка оборудования заказчику — цена транспортной компании.

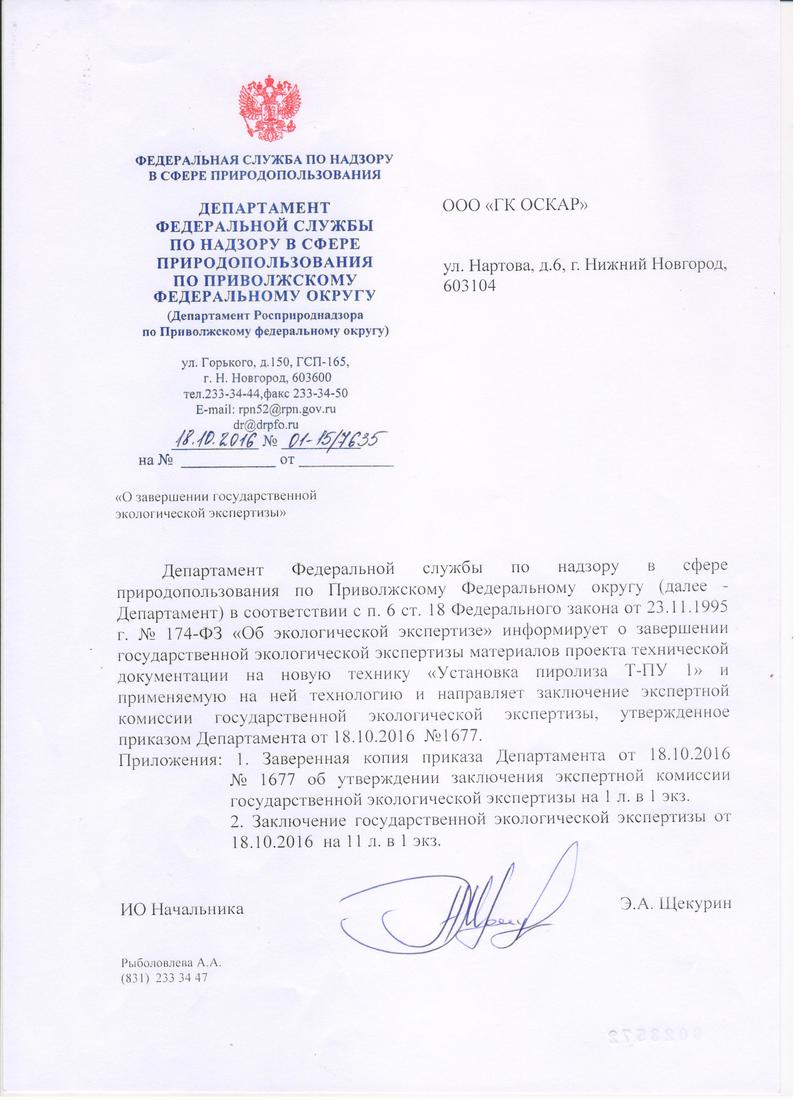

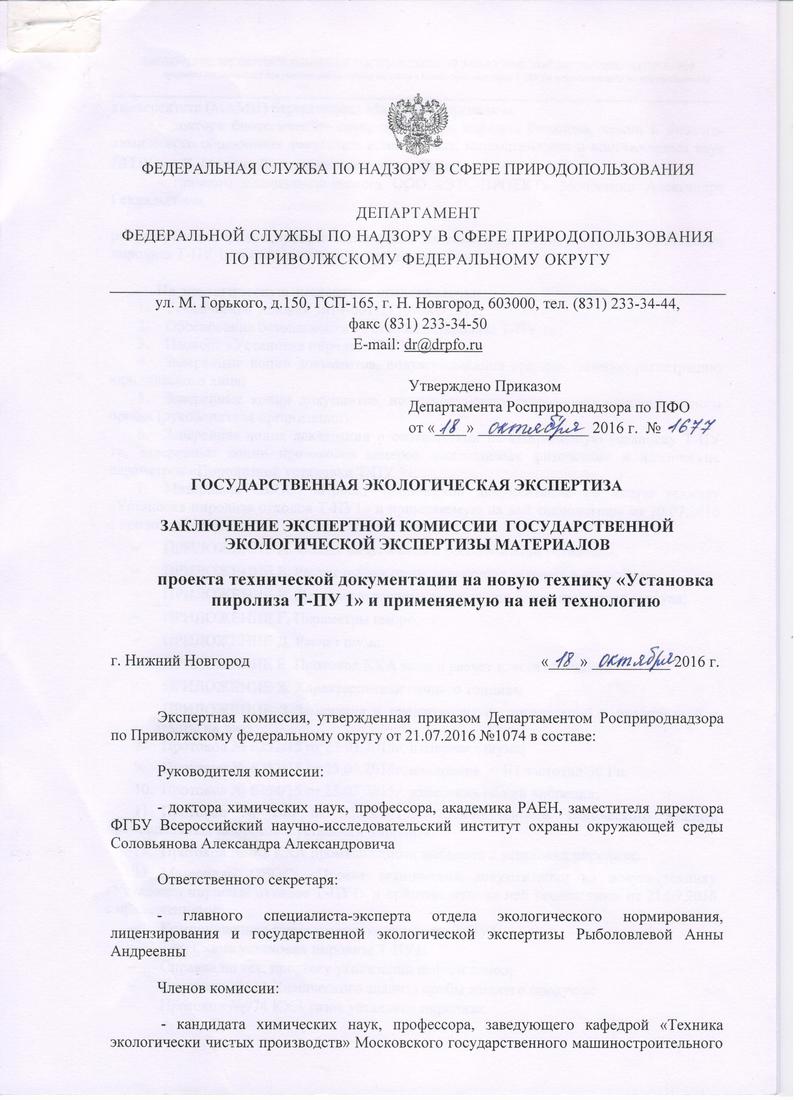

Разрешительные документы
